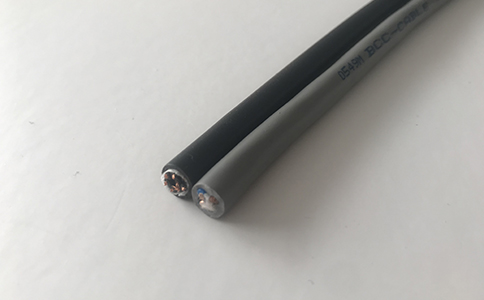

如何保證控制電纜正常工作

為保證控制電纜在發生絕緣擊穿、機械損傷或著火時,減少波及的范圍,國家標GB50217-91《電力工程電纜設計規范》規定:雙重化保護的電流、電壓以及直流電源和跳閘控制回路等需要增強可靠性的兩套系統,應采用各自獨立的控制電纜。
控制電纜投入運行后,同一電纜的不同線芯之間,緊鄰平行敷設的電纜之間都存在電氣干擾的問題,引起電氣干擾的主要原因有:
- (1)由于外施電壓在線芯間電容耦合的作用下產生的靜電干擾;
- (2)由于通電電流產生的電磁感應干擾。
總的來講,當鄰近存在高電壓、大電流干擾源時,電氣干擾更嚴重,由于同一電纜的線芯之間的距離較小,其干擾程度也遠大于平行敷設的緊鄰電纜。
例如,某超高壓變電所分相操作斷路器的控制回路,三相合用一根電纜,曾發生過這樣事故,由分相操作的脈沖使其它相的晶閘管觸發,誤導致三相聯動,以后改用分別獨立的電纜,就未再發生誤動事故。又如某電廠的計算機監測系統,由于將模擬量低電平的信號線與變送器的電源線合用一根四芯電纜,曾引起在信號線產生70V的干擾電壓,這對以毫伏計的低電平信號回路,顯然會影響正常工作。
保證控制電纜正常工作,防止或減輕電氣干擾的措施,主要有以下三個方面。
1、控制電纜的一個備用芯接地。
實踐證明,控制電纜中一個備用芯接地時,干擾電壓的幅值可降低到25%~50%,且實施簡便,而對電纜的造價增加甚微。
2、對電氣干擾時會發生嚴重后果的電路,不合用一根控制電纜。
其中包括:
- (1)弱電信號控制回路與強電信號控制回路;
- (2)低電平信號與高電平信號的回路;
- (3)交流斷路器分相操作的各相弱電控制回路,都不應使用同一根控制電纜。但對弱電回路的每一對往返導線如分屬于不是同一根的控制電纜,在敷設時有可能形成環狀布置,在相近電源的電磁線交鏈下會感生電勢,其數值可能對弱電回路低電平的參數干擾影響較大,因此對往返導線仍應合用一根控制電纜為宜。
3、金屬屏蔽與屏蔽層接地。
金屬屏蔽是減弱和防止電氣干擾的重要措施,包括對線芯的總屏蔽、分屏蔽和雙層式總屏蔽等。控制用屏蔽電纜金屬屏蔽型式的選擇,應按可能產生的電氣干擾影響的強弱,計入綜合抑制干擾的措施,以滿足降低干擾和過電壓的要求。對防干擾效果的要求越高,則相應的投資也越大,當采用鋼帶鎧裝、鋼絲編織總屏蔽時,電纜的價格約增加10%~20%。
-
問
拖鏈電纜能達到的拖鏈彎曲次數是噱頭嗎?
答拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率、拖鏈狀況及其布線等多種因素決定,若某種條件下拖鏈彎曲次數是500萬次,放寬測試條件,并且有足夠的時間,拖鏈彎曲次數完全可以達5000萬次甚至更高。所以,決定電纜能達到的拖鏈彎曲次數的是測試條件。在過于寬松的條件下,測試出的拖鏈電纜能達到的拖鏈彎曲次數就是噱頭,拖鏈電纜耐彎曲次數也是越高越好。
-
問
500萬次和1000萬次拖鏈電纜從外觀上如何區分?
答除非廠家在電纜印字或電纜型號上體現,否則很難區分。從名稱上,也無法判斷出500萬次拖鏈電纜和1000萬次拖鏈電纜的材料和工藝,以及電纜耐曲次數是如何得出的。
