什么是雙絞線

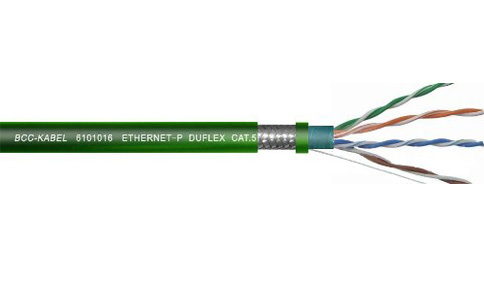

超五類拖鏈網線是雙絞線
什么是雙絞線?
雙絞線,也稱為雙絞電纜(twisted pair,TP)是一種綜合布線工程中zui常用的傳輸介質,是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起,每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消,有效降低信號干擾的程度。
為什么要把二根線雙絞纏繞?
雙絞線其實就是用了差分信號技術原理。雙絞的兩根芯線在工作時會產生幅度相等,相位相反的信號,稱為差模信號。二個信號互為抵消,就能起到消除干擾的功效,從而提高數據傳輸?shù)目煽啃院头€(wěn)定性,也能使信號傳輸?shù)木嚯x更遠。
這種相互纏繞改變了電纜原有的電子特性,不但可以減少自身的串?dāng)_,也可以zui大程度上防止其它電纜上的信號對這對線纜的干擾。
雙絞和非雙絞電纜到底有什么區別呢?
以8芯拖鏈電纜為例,一種情況就是8芯不分對單獨對絞,而是8芯直接總絞成纜,如常見的屏蔽拖鏈電纜TRVVP。另一種情況就是先把8芯分為4對,每對單獨按一定節距絞合之后,再把4對總絞成纜,如雙絞屏蔽拖鏈電纜TRVVSP和超五類拖鏈專用網線,就是8芯分為4對的雙絞電纜。
因此,在選擇電纜型號時,要知道是否需要雙絞電纜,使用了差分通訊技術的,就必須要選購雙絞電纜,否則可以選擇非雙絞電纜,畢竟雙絞電纜相對非雙絞電纜而言,成本要高出不少。
-
問
TRVV拖鏈電纜標準與RVV軟電纜標準一樣嗎?
答嚴格意義上來說,TRVV拖鏈電纜標準與RVV軟電纜標準不一樣,應高于RVV軟電纜標準。軟電纜RVV適用于固定安裝,拖鏈電纜TRVV不僅可用于固定安裝,更適用于移動使用。拖鏈電纜TRVV可看作軟電纜RVV的升級版,因此,軟電纜RVV國家標準也適用于拖鏈電纜TRVV,但僅滿足軟電纜國標的拖鏈電纜并不是好的拖鏈電纜。
-
問
柔性電纜、高柔性電纜、超柔性電纜哪個好?
答在運動電纜領域,較為常見的當屬柔性電纜、高柔性電纜和超柔性電纜。表面上看,從柔性到高柔性,再到超柔性,柔性逐級遞增,所以當拖鏈電纜出現斷芯情況時,就會出現逐級替換。在移動應用的場合,進口igus電纜是業內公認的TOP級別的運動電纜,卻只有高柔性電纜。
※部分文章來源于互聯網及其他公眾平臺,內容僅供讀者參考,并不意味著贊同其觀點或證實其內容的準確性。如轉載稿件涉及版權等問題請告知,我們將在24小時內刪除!
